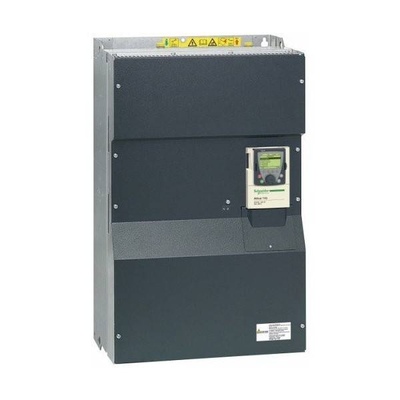

Altivar 61Q
| Характеристики | ||
|---|---|---|
| Модель | Altivar 61Q | |
| Краткое описание | Преобразователь частоты с водяным охлаждением от 110 до 800 кВт Часть Altivar Система водяного охлаждения - для жёстких условий эксплуатации и эффективного отвода тепла | |
| Напряжения питания и диапазоны мощности | 3-фазное питание, 380 - 480 В, для двигателей от 110 до 630 кВт | |
| 3-фазное питание, 500 - 690 В, для двигателей от 132 до 800 кВт | ||
| Описание | Altivar 61Q – преобразователь частоты с водяным охлаждением для двигателей мощностью от 110 до 800 кВт. Применяется в тяжелых условиях эксплуатации, где требуются преобразователи с очень высокой эксплуатационной надёжностью. Интегрированный контур водяного охлаждения оптимально рассеивает избыточное тепло от силовых модулей преобразователя частоты и позволяет построить полностью герметичный шкаф управления.Конфигурирование, настройка и программирование идентичны преобразователям ATV61/71 с воздушным охлаждением Коммуникационные карты (ProfiBus DP, Modbus TCP, Daisy Chain and Plus, DeviceNet, BACnet, LonWorks, Ethernet, APOGEE, METASYS, Interbus, CC-Link и т.д.) Карты программируемого контроллера Карты расширения ввода/вывода Карты подключения энкодера Встроенный ЭМС фильтр Использование в контурах охлаждения закрытого или открытого типа Возможность применения в качестве хладагента промышленной или пресной воды Температура подачи хладагента до +55°C | |
| Применение | Экструдеры пластмасс Водяное охлаждение электрической и механической частей экструдеров пластмасс является наиболее оптимальным решением для данного типа механизмов. Благодаря наличию встроенного контура водяного охлаждения, преобразователь частоты ATV61Q может быть интегрирован в существующую систему охлаждения машины. ATV61Q предлагает гибкость по отношению к разным типам гидравлических систем охлаждения: Закрытые или открытые гидравлические контуры с промышленной водой Закрытые или открытые гидравлические контуры с высокой температурой воды на подаче (до +55°C) Системы охлаждения открытого типа с охлаждением вторичного контура проточной водой Применение в промышленности Выделение тепла от нескольких преобразователей частоты большой мощности, размещенных в одном машинном зале, может привести к значительному повышению температуры в помещении. В случае использования водяного охлаждения преобразователей частоты значительно сокращаются затраты на создание системы кондиционирования и вентиляции в машинном зале. Преобразователи Altivar 61Q со встроенным контуром водяного охлаждения идеально подходят для подобного применения. При использовании водяного охлаждения, порядка 85 % тепла, выделяемого преобразователем, отводится системой водяного охлаждения из машинного зала. Преобразователь частоты Altivar 61Q адаптируется к различным концепциям охлаждения: Общий контур охлаждения позволяет отводить тепло из машинного зала или контейнера в теплообменник. В случае двухступенчатого контура охлаждения воздушно-водяной теплообменник может быть установлен на большом расстоянии от преобразователя, а также со значительной разницей по высоте. | |
Преимущества
Высокая устойчивость к внешним факторам
- Защита встроенного контура охлаждения преобразователя от коррозии за счет применения охлаждающих трубок из нержавеющей стали
- Эффективная система охлаждения: от 85 до 100% тепловыделения в шкафу управления рассеивается системой водяного охлаждения
- Минимальные отложения благодаря плавному потоку в контуре
- Возможность применения в качестве хладагента промышленной или пресной воды
- Возможность использования система охлаждения закрытого или открытого типа
- Температура подачи хладагента в контур охлаждения преобразователя частоты до +55°C
- Уменьшение затрат на создание системы кондиционирования и вентиляции
- Длительное время работы без технического обслуживания
Простота и надёжность монтажа
- Чёткое разделение электрических и гидравлических соединений
- Внутренняя перегородка между электронной частью и контуром водяного охлаждения
- Исключение попадания воздуха в систему охлаждения преобразователя за счёт верхнего подключения гидравлического контура
Совместимость со стандартными преобразователями Altivar
- Конфигурирование, настройка и программирование идентично преобразователям с воздушным охлаждением
- Возможность использования опций стандартных преобразователей Altivar 61/71
